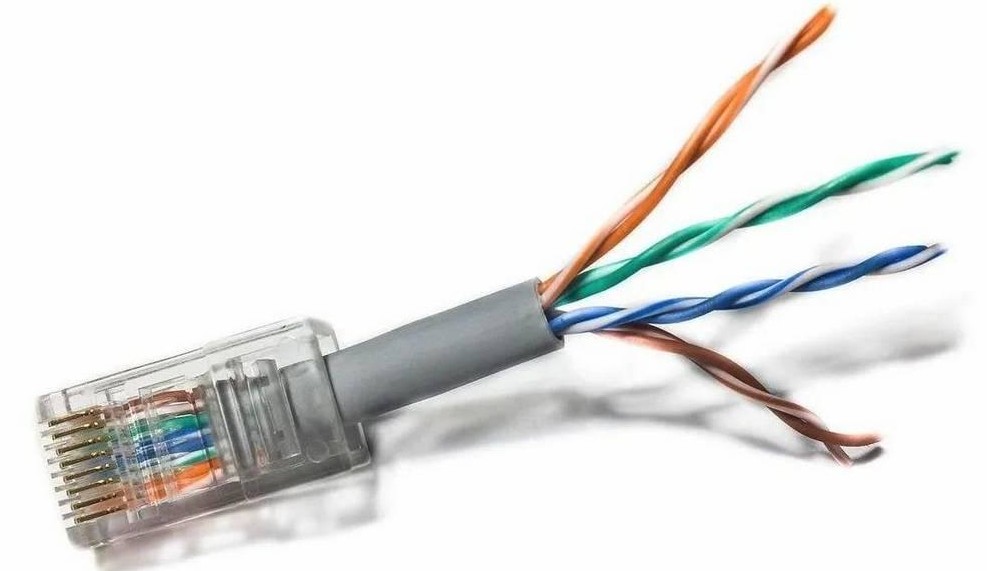

Витая пара – легенда мира коммуникаций. Ее изобретатель – Александр Белл, в 1876 году оформивший патент на телефон, а в 1881 – на провод, использующийся для передачи электрического сигнала. Структура кабеля, специфика расположения проводников способствовали устойчивости сигнала к наводкам, ЭМ-полям, улучшала качество, дальность связи.
Как и всякая легенда, витая пара окружена множеством мифов, большинство из которых слабо соотносится с реальностью. В чем они заключаются?
Миф №1: витая пара – прошлый век!
Технологии развиваются. Современные Ethernet-кабели, при схожей структуре, разительно отличаются от изобретений Белла. Минимальное сопротивление жил из очищенной меди помогает увеличить дальность передачи без усилителей, изоляция из технологичных полимеров – гарантирует устойчивость к механическим и атмосферным нагрузкам, экранирование – к электромагнитному излучению.
На пятки витой паре, однако, наступает оптоволокно, передающее сигнал в формате световой волны на скоростях, на порядки превышающих возможности медного провода. Однако, нельзя утверждать, что он безнадежно уступает оптике. В пользу кабеля типа витая пара говорит следующее:
- Простота монтажа. Прокладка оптоволокна без профессионалов невозможна. Даже небольшое отклонение от рекомендуемых радиусов изгиба негативно сказывается на движении светового сигнала. Падает скорость, теряются пакеты. Соединение отрезков в общую линию требует применения дорогих сварочных аппаратов, работать с которыми могут только специалисты. Электрический импульс к изгибам невосприимчив, а соединить отрезки кабеля можно едва ли не подручными средствами;
- Надежность. Оптоволокно хрупкое, чрезмерные механические нагрузки приводят к повреждению световодов, потере работоспособности. Медные кабели, в особенности, бронированные, подходят для жестких эксплуатационных условий;
- Цена. Оптика дешевеет, но медь остается более доступным вариантом. При ограниченности бюджета, рациональнее использовать ее.
Достоинством витой пары является и тот факт, что далеко не всегда существует потребность в оптике. Гигабита в секунду, скорости, характерной для Ethernet-проводов категории 5e, с запасом хватает для решения большинства задач, коммерческих и бытовых. При взаимодействии с большими информационными объемами, можно воспользоваться 6-й категорией, пропускная способность которой – десятикратно больше.

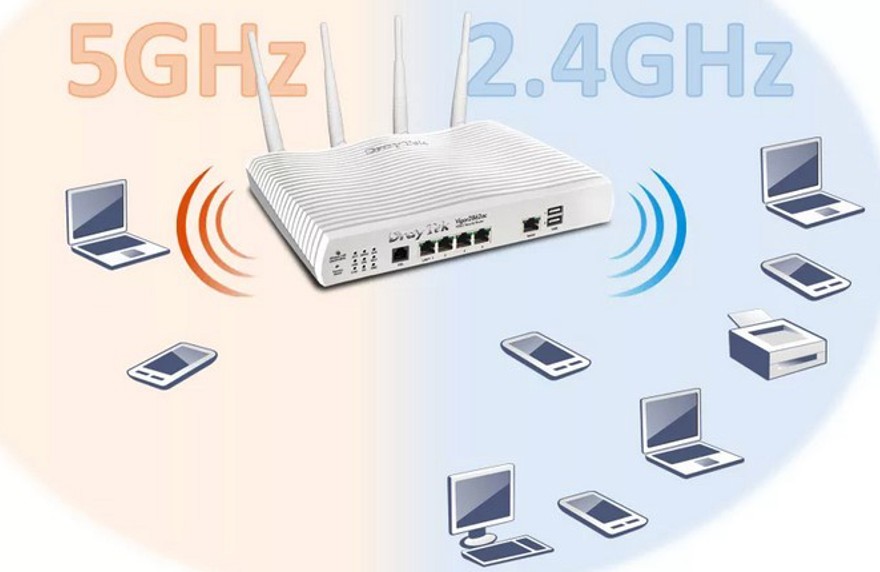

Беспроводные технологии
Не только оптика угрожает отправить медь на свалку истории. Вторят ей беспроводные методики передачи данных. Год от года появляются новые версии Wi-Fi, обещающие высочайшую скорость обмена информацией. Например, на iPhone 14 реализована поддержка 6-го поколения, а на свежем iPhone 16 Pro – 7-го. Спорить с удобством такой схемы бессмысленно, однако, она не может конкурировать с витыми парами уже по трем причинам:
- Уязвимость для помех. Радионаводки, электромагнитные поля – все это приводит к значительным искажениям сигнала, потерям пакетов. С точки зрения надежности, Wi-Fi и Bluetooth безнадежно проигрывают проводному формату. Для ответственных линий они не подойдут;
- Ограниченная дальность. Среднее значение для бытового беспроводного роутера – 10 метров. Коммерческого – 20. Увеличение радиуса невозможно без усложнения, удорожания структуры системы, установки усилителей, повторителей;
- Уязвимость перед препятствиями. Кирпичные стены, бетонные перекрытия – все они способны стать непреодолимыми преградами для сигнала. Чем больше помещений на объекте – тем труднее наладить стабильную беспроводную связь. Владельцы AirPods могут проверить это прямо сейчас, оставив телефон в дальней комнате и уйдя на кухню. Вряд ли Bluetooth сможет “пробить” несколько капитальных стенок.
Миф №2: витая пара не развивается!
Ошибка. Популярная 6-я категория появилась в 2002 году, ее модификация 6a – в 2008, а в 2016 – свет увидела 8-я категория, пропускная способность которой – 40 гигабит в секунду. Специалисты понимают значимость технологии, так что не прекращают ее поддержку. Современные Ethernet-провода отличаются от предшественников так же, как 16-й iPhone от 12-го или 8-го.
Миф №3: максимальная дальность линии связи – 100 метров
Именно такое ограничение установлено для категорий 6, 6a, 7, 7a, 5e. Связано оно с затуханием сигнала. Даже чистая бескислородная медь имеет сопротивление, приводящее к потере электрическим импульсом изначальной мощности. Потеря, при этом, происходит плавно. Ошибка, что 100-метровая линия будет успешно функционировать, а 101-метровая – окажется неработоспособной.
На практике, удается создать сегменты протяженностью 110, 120 метров без проблем со скоростью и стабильностью передачи. Все зависит от эксплуатационных условий, качества проводов. Грамотная установка и настройка, технологичные провода помогают достичь максимальной дальности коммутации. Также ограничение можно обойти установкой усилителей, повторителей сигнала.

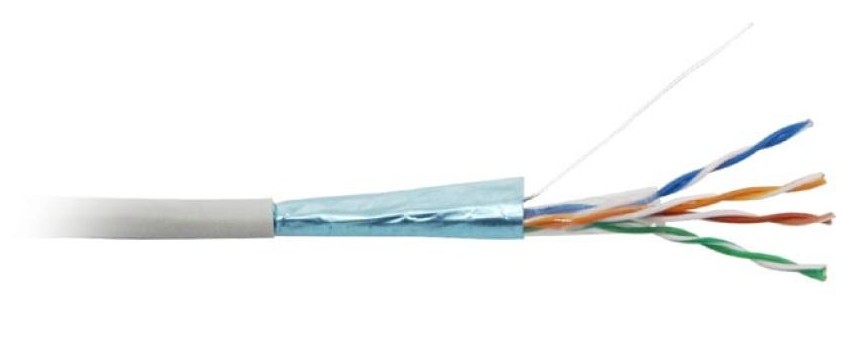

Миф №4: экранированный кабель заведомо лучше неэкранированного
Это не так. Экранирование – защита от ЭМ-помех, силовых полей, радионаводок. Непосредственно на технических параметрах оно не сказывается. Если на витую пару не воздействуют помехи, то вместо FTP-кабеля для уличной прокладки https://lan-art.ru/ulichnyj-kabel-ftp/ можно ограничиться недорогими UTP-моделями для внутреннего монтажа, доплачивать за экранированные в данном случае нет смысла.
Нужно учитывать, что FTP, STP и другие защищенные решения не просто дороже, но сложнее в эксплуатации. Выражается это в следующем:
- Ограниченная гибкость. Нарушение допустимых радиусов изгиба сопряжено с риском разрыва фольгированного, сетчатого экрана, из-за чего провод лишается исходных свойств;
- Увеличенный вес. Структура провода сложнее, что сказывается на массе. Прокладка протяженных сегментов предполагает установку поддерживающих элементов, кронштейнов. В противном случае, витая пара может растянуться под собственным весом. Микротрещины нарушают герметичность изоляции, негативно отражаются на электропроводимости жилы;
- Комплектация соответствующими коннекторами. Экранированному Ethernet-кабелю нужен такой же адаптер, соединитель. Обычными разъемами RJ-45, 8P8C, не обойтись. Они окажутся слабыми местами в линии передачи, где будет теряться, искажаться сигнал.
Миф №5: витая пара не нуждается в защите и обслуживании
Это заблуждение связано с материалами. Проводник – металлическая жила, а металл выглядит надежным, устойчивым к любым нагрузкам, особенно, на фоне хрупкой оптики. На деле, кабели уязвимы для нагрузок, должны быть структурно адаптированы к ним.

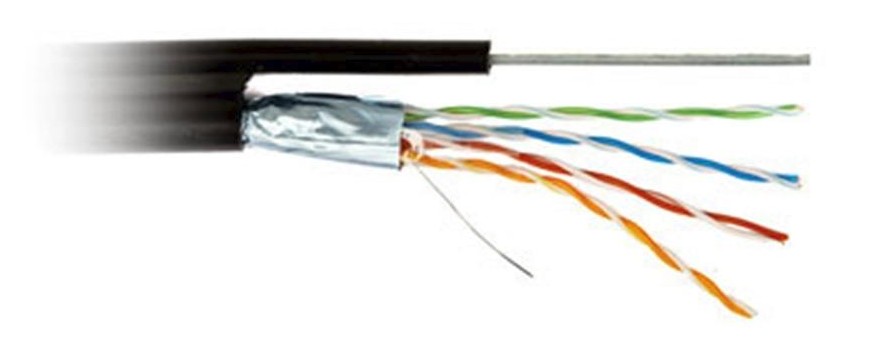

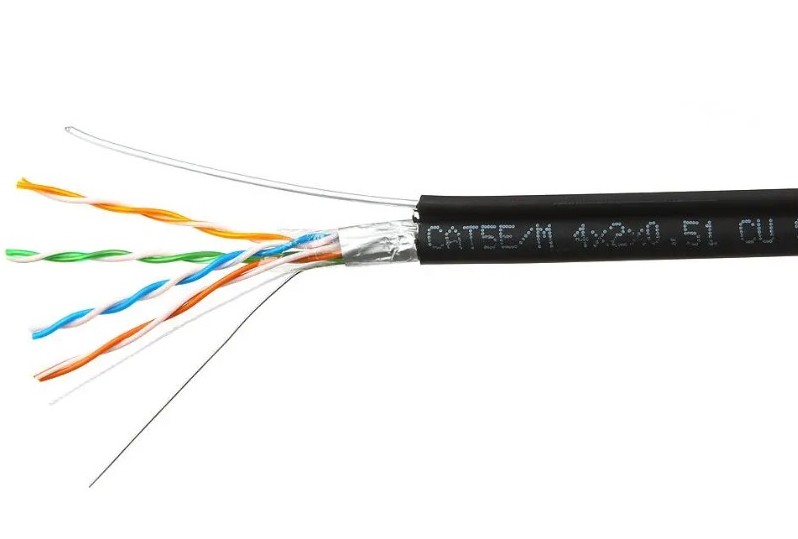

Планируется установка на улице? Нужны модели с полиэтиленовой оболочкой, ПВХ – вариант для внутреннего монтажа, не выдерживающий воздействия ультрафиолета, низких температур. Будет использована прокладка “по воздуху”? Необходим самонесущий провод, с армирующим тросом, синтетическим или стальным, исключающим провисание, разрыв при порывах ветра.
Подведение итогов
Выход новой модели iPhone, iPad, MacBook – не повод бежать в магазин. Вполне вероятно, что для решения пользовательских задач будет достаточно и моделей предыдущих лет, запас производительности и мощности достаточен! Аналогичное утверждение применимо и к витой паре. Этот провод, несмотря на историю, измеряющуюся десятилетиями, еще способен потягаться с совершенным оптоволокном!
